测量原理

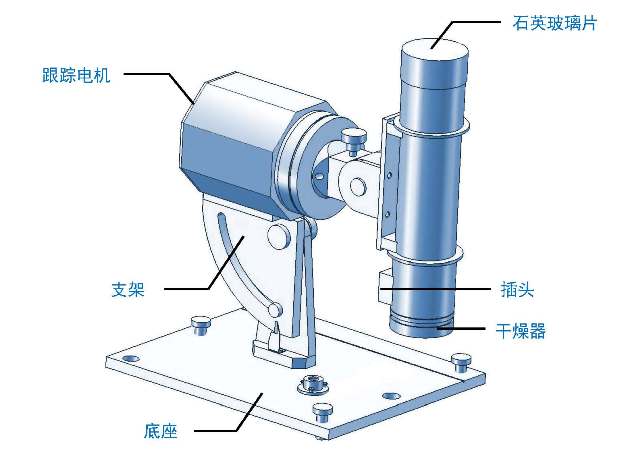

1、直接辐射表构造主要由光筒和自动跟踪装置组成，光筒内部由七个光栏和内筒、石英玻璃、热电堆干燥剂筒组成。七个光栏是用来减少内部反射，构成仪器的开敞角并且限制仪器内部空气的湍流。在光栏的外面是筒，用以把光栏内部和外筒的干燥空气封闭，以减少环境温度对热电堆的影响。在筒上装置JGS3石英玻璃片，它可透过0.3～3μm波长的太阳直接辐射。光筒的尾端装有干燥剂，以防止水汽凝结物生成。
2、直接辐射表感应部分是光筒的核心部件，它是由快速响应的绕线电镀式多结点热电堆组成。感应面对着太阳一面涂有特制无光黑漆，上面是热电堆的热结点，当有阳光照射时，温度升高，它与另一面的冷结点形成温差电动势。该电动势与太阳辐射强度成正比。
3、直接辐射表自动跟踪装置是由底板、纬度架、电机、导电环、蜗轮箱（用于太阳倾角调整）和电机控制器等组成。驱动部单片机控制直流步进电机，电源为直流12V。该电机精度高，24小时转角误差0.25o以内。当纬度调到当地地理纬度底板上的黑线与正南北线重合，倾角与当时太阳倾角相同时，即可实现准确的自动跟踪。
4、直接辐射表输出辐射量(W/m2)＝测量输出电压信号值(μV)÷灵敏度系数(μV/W*m-2)，每个传感器分别给出标定过的灵敏度系数。

安装与使用

直接辐射表的安置地方要保证在所有季节和时间内（从日出至日落）太阳直射光不受任何影响。如有障碍物在日出日落方向，其高度角不超过5o，同时要尽量避开烟、雾等大气污染严重的地方，通常可与其它辐射表一起安在观测场内。如果条件不具备，也可安在房顶的平台上。 直接辐射表要安装在专用台架上，台架面可用铁板或水泥构成。台柱面的尺寸至少应有300×400mm，台架要安装得很牢固，即使受到严重的冲击和振动（如大风等）也不应改变仪器的水平状态。
